Pokud vás to zajímá ve 14 krocích, vám ukážeme jak se pomalu „prokousat“ do posledního šroubku do těla přístroje a ukážeme fotky, které poskytl web ifixit.com, který dostal iPad 2 na demontáž přímo od firmy Apple. Apple iPad 2 se u nás začne prodávat již koncem tohoto měsíce a české obchody už tvoří pořadníky na tento super výkonný přístroj, proto neváhejte a objednávejte si jej už nyní, pokud máte zájem…

Pro ty, kteří dosud neví jak je na tom iPad po technické stránce uvedu pár základních údajů:

  • 1 GHz Apple A5 dual-core procesor
  • 512 MB paměti RAM z LPDDR2
  • 16/32/64 GB interní úložné kapacity
  • 9,7 „LED, lesklý, Multi-Touch displej s technologií IPS (1024 x 768)
  • HD (720p), zadní fotoaparát + VGA přední FaceTime kamera

A nyní již přistoupíme k demontáži…

Krok 1

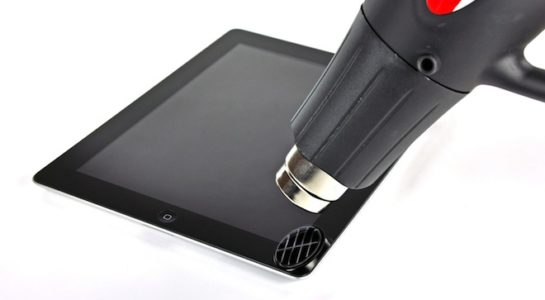

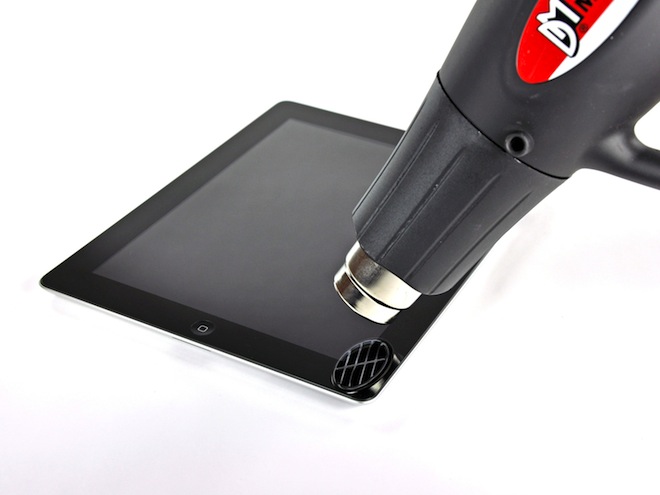

  • Do těla iPadu 2 se nedostaneme jinak než pomocí horkovzdušné pistole, jelikož iPad 2 je stejně jako jeho předchůdce pevně slepen do jednoho celku, nikoliv jako u iPhonu kde se pomocí odšroubování dvou malých šroubků dostaneme rovnou do těla přístroje.

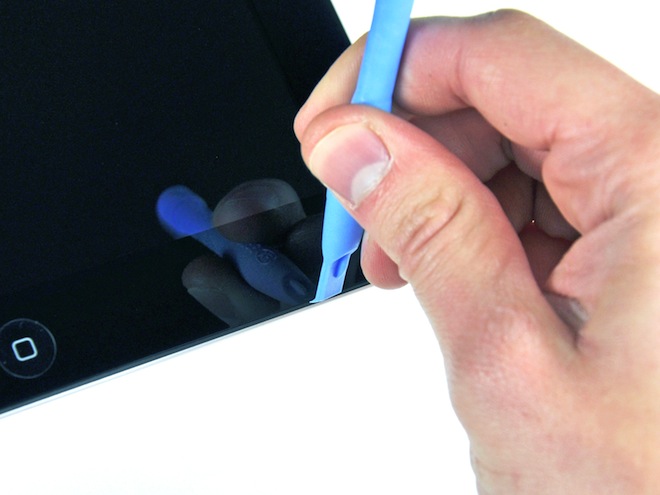

  • Po nahřání (s mírou jinak iPad roztopíte!!!) povolí lepidlo a na řadu přichází speciální plastové udělátko na otevření iPadu. A vyjmeme vrchní ochranné sklíčko.
  • Po odklopení vidíme jen tuny a tuny lepidla, u první generace to bylo řešeno pomocí úchytných clipu což taky nebylo 2x šťastným řešením ovšem když vidíte to lepidlo, tak to zabolí.
Foto01
Foto02

Krok 2

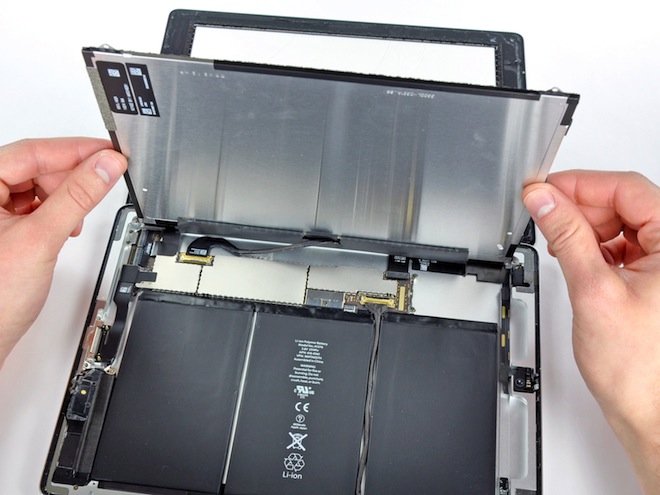

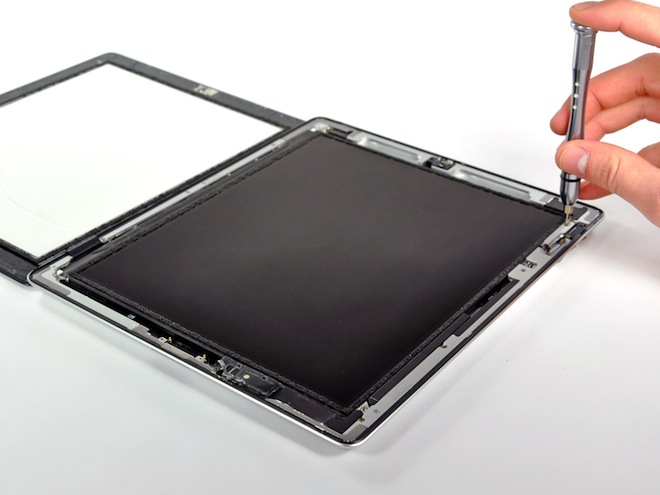

  • Po odšroubování několika málo šroubků okolo displeje se nám naskytne pohled na baterii ( 3.8V, 25 Watt-hodin, to je jen o malý chloupek více než má iPad první generace ten měl 24,8 Watt-hodin, větší výdrž se dá asi přičíst lepšímu softwaru a hardwaru nikoliv baterii.)
  • Po odpojení kabelu lze bezpečně odebrat displej 9.7“ bez jakéhokoliv poškození.
Foto04
Foto05

Krok 3

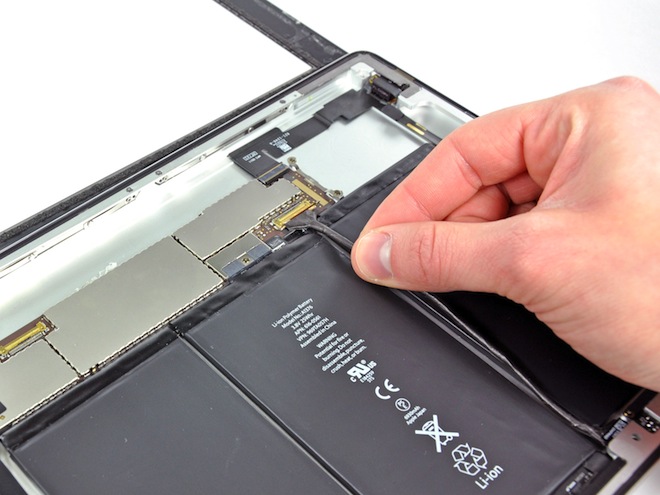

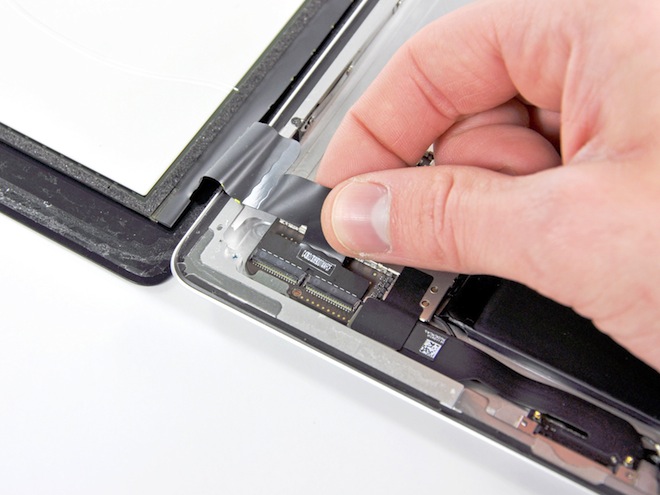

  • Jako další krok odpojíme ze základní desky dotykový plochý kabel, díky tomu budeme moci odpojit i ochranný čelní rám, takže nám zůstane už jen tělo iPadu.
  • Ještě odpojíme konektor baterie ze základní desky
Foto07
Foto08

Krok 4

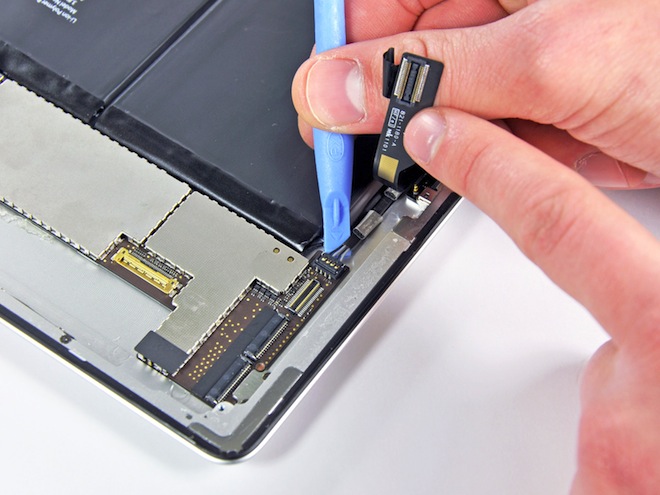

Nastává čas na odpojení 30-pinového dock konektoru, ten je jako většina věcí připojena přímo na základní desku, při jednom odpojíme i konektor od reproduktoru.

Foto09

Krok 5

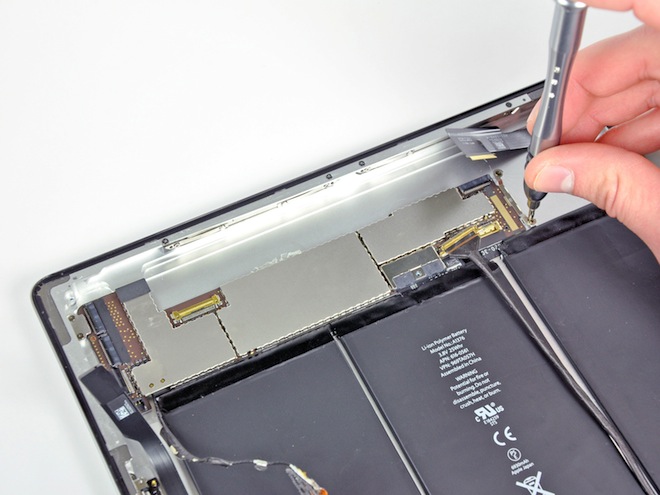

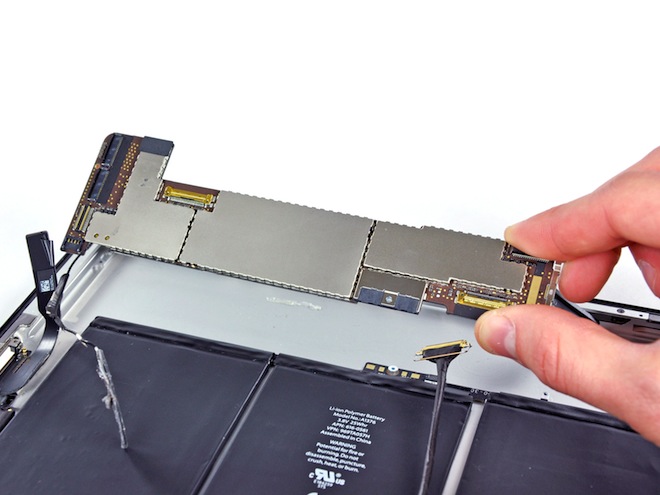

  • Teď když jsme vše odpojili ze základní desky, ji můžeme opatrně odšroubovat a vyndat. (Pokud víte, jak vypadá základní (logická) deska v PC překvapí vás, jak se to vše může vejít na takovou malou destičku, když v PC máte desku nesrovnatelně větší)
Foto10
foto11

Krok 6

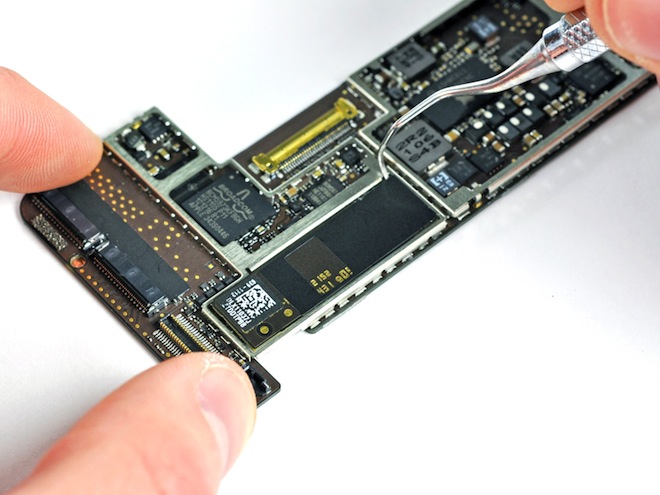

  • Nyní se budeme věnovat samotné základní desce. Pokud jste si všimli na předchozím obrázku několika míst zakrytých lesklými EMI šítky, pod kterými se schovávají všechny důležité součástky.

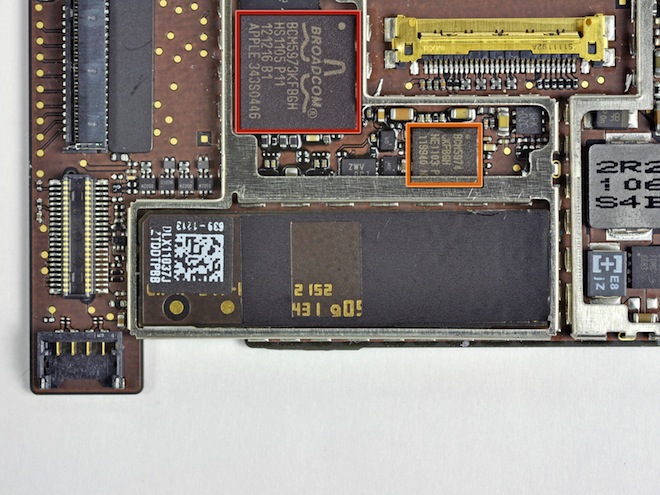

  • Na obrázku vidíte čip Broadcom BCM5973KFBGH Mikrokontrolér pro dotykový displej a Broadcom BCM5974 CKFBGH kapacitní dotykový ovladač. Dodám jen, že se jedná o stejné čipy, jaké byly použity v iPadu první generace.
  • Pod těmito čipy se nachází Wi-Fi příjmač ten budeme muset opět pracně vyloupnout, zjistíme, že se jedná o Broadcom BCM43291HKUBC i zde se jedná o stejnou součástku jako je v iPadu 1 a iPhone 4.
foto12
foto13

Krok 7

  • To byl okraj základní desky a všechny příjmače a vysílače, a teď to hlavní „železo“ celého iPadu 2. Na fotce vidíme:
  • Apple 1GHz A5 dual-core procesor s 200MHz sběrnici a 512 MB RAM.
  • Toshiba TH58NVG7D2FLA89 16GB NAND Flash paměť
  • Apple 343S0542 – Dialogový semi-zdrojový čipy (stejný čip se nachází v iPhone Verizon) a jedná se o zvukový kodek, pravěpodbně Cirrus audio.
  • Texas Instruments CD3240B0 11AZ4JT G1 dotykový ovladač spolupracující s Broadcom BCM5973 a BCM5974 čipy (uvedeny v kroku 6).
  • S6T2MLC N33C50V řízení spotřeby

Krok 8

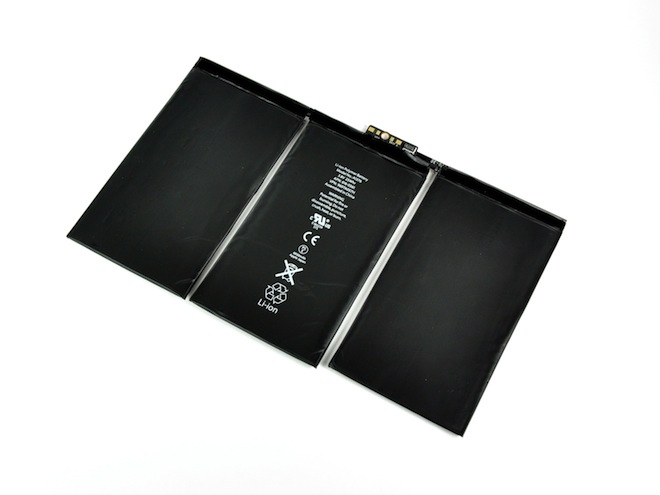

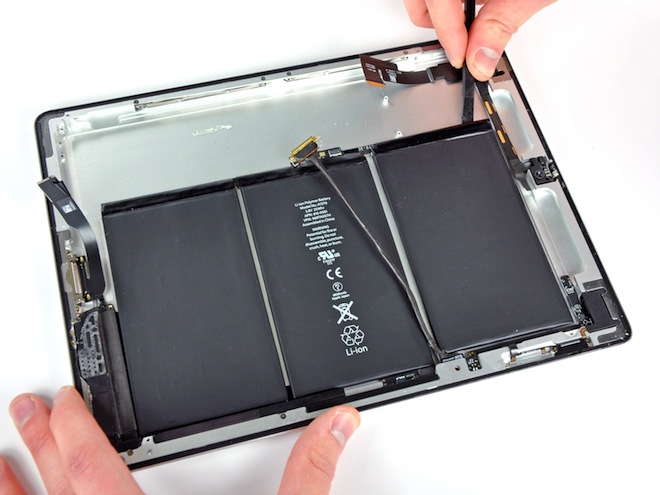

  • A celá základní deska je za námi, nyní už zbývá jen pár drobnosti. Budeme pokračovat akumulátorem. Ten je v iPadu 2, 3.8V 25 Watt-hodin Li-Ion polymerová baterie, která novému iPadu dodává energii po celých 10 hodin. Pod samotnou baterii se již nenachází nic, stejně jako pod základní deskou. Zbývá už jen pár součástek, co jsou kolem celého iPadu.

Foto16

Foto17

Krok 9

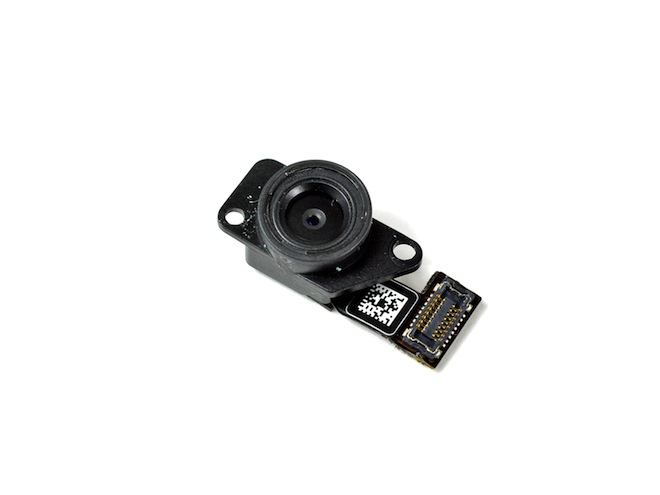

  • Jako další odšroubujeme jeden šroubek, ten drží ovládaní hlasitosti, odstraníme plastovou krytku a dostáváme se konečně k zadní HD (720p) čočce fotoaparátu, tu velmi jednoduše odpojíme od konektoru.
Foto20

Krok 10

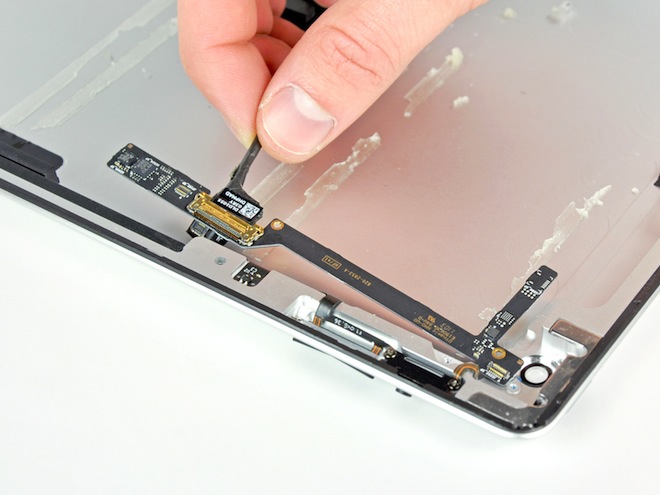

  • Už nám zbývá jen demontáž desky pro ovládání hlasitosti a přepínače pro vypnutí/zapnutí zvuku. Na této desce se také nachází gyroskop (AGD8 2103) a akcelometr (LIS331DLH)

Foto21

Krok 11

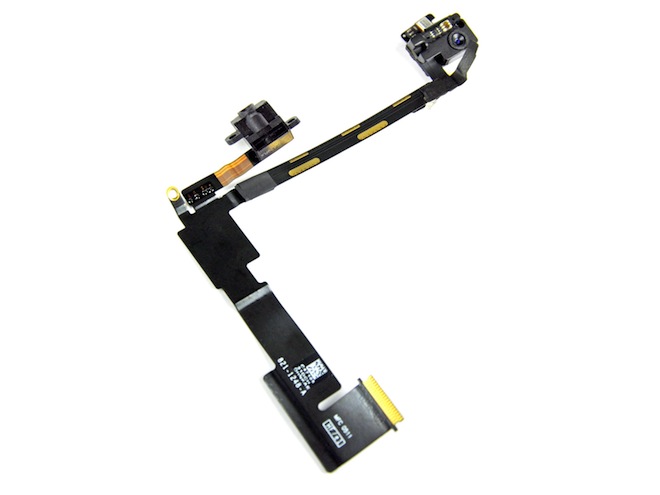

  • Přesuneme se na druhou stranu a odšroubujeme šroubek, který drží přední FaceTime kameru, 3.5 mm jack audio konektor a mikrofon. Zde není nic moc zajímavého na rozdíl od iPadu předešlé generace zde přibyla jen kamerka pro FaceTime, která je stejná jako v iPhone 4 nebo v iPod Touch 4gen.
Foto24

Krok 12

  • Pomalu ale jistě nám na iPadu 2 už nic moc nezbývá a blížíme se tak do cíle. Po odmontování dvou šroubků odstraníme 30-pinový Apple dock konektor, ten se nemění a většina příslušenství je tak stále kompatibilní, spousty z vás doufalo v USB konektor ale ten se v iPadu 2 opět nekoná.

Krok 13

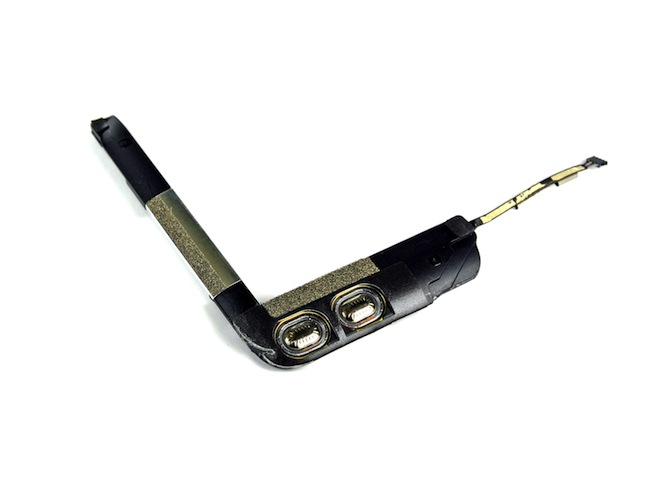

  • Poslední věc co nám zbyla v iPadu k demontáži jsou dva opravdu velmi malé reproduktory, které vypadají jako by je Apple inženýři na poslední chvíli jen tak přihodili. Výkon těchto reproduktorků asi nebude vůbec oslnivý, ale necháme se překvapit.
Foto27

Krok 14

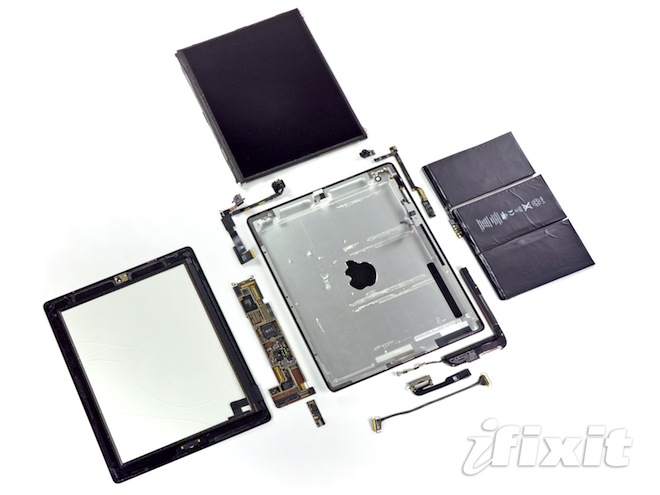

  • Na stole vidíte kompletně rozebraný iPad druhé generace. Vidíte, že až zas tak moc součástek se v něm nenachází.
Foto28

Závěr

Myslím si, že není co komentovat. Dodám jen pár postřehu při demontáži od kolegů z ifixit.com:

Apple iPad 2 – opravitelnost 4 z 10 (přičemž 10 je nejjednodušší k opravě)

Klady a zápory

V celém iPadu bylo použito velmi málo šroubků a všechny byly pouze křížové, nikoliv nějaké speciální patentované

Přední panel je nyní přilepen ke zbytku přístroje, což zvyšuje šanci praskání skla
LCD je přilepen pěnovou lepící páskou na přední panel, což zvyšuje šanci na poškození během demontáže
Baterie je přilepena velmi pevně na zadní kryt, kvůli výměně musíte rozebrat skoro celý iPad
Nelze se dostat k audio konektoru, aniž byste museli odstranit LCD obrazovku.
